【概要描述】汽車密封條的生產線需要同時擠出4個大小形狀不一膠條，每種膠條都是用物料顆粒經過高溫管道軟化后由擠出機擠出高溫管道，經過組合模具將4個膠條黏合成密封條。對溫度和各個擠出機的擠出速度都有一定的精度要求。

貴州貴航紅陽密封件公司四層擠出機控制系統

分類：機械制造
作者：高文帥
來源：
發布時間：2020-04-16
訪問量：1

詳情

　　汽車密封條的生產線需要同時擠出4個大小形狀不一膠條，每種膠條都是用物料顆粒經過高溫管道軟化后由擠出機擠出高溫管道，經過組合模具將4個膠條黏合成密封條。對溫度和各個擠出機的擠出速度都有一定的精度要求。

現場圖

　　此系統主機采用1500系列PLC，具有快速的響應時間、集成的CPU顯示面板以及相應的調試和診斷機制。主機同時對四路變頻器輸入模擬量，再由變頻器控制擠4個擠出機。掛載4個溫度控制模塊，實現對溫度的PID控制。通過ET200SP的遠程I/O模塊實現對現場各個點位的反饋。

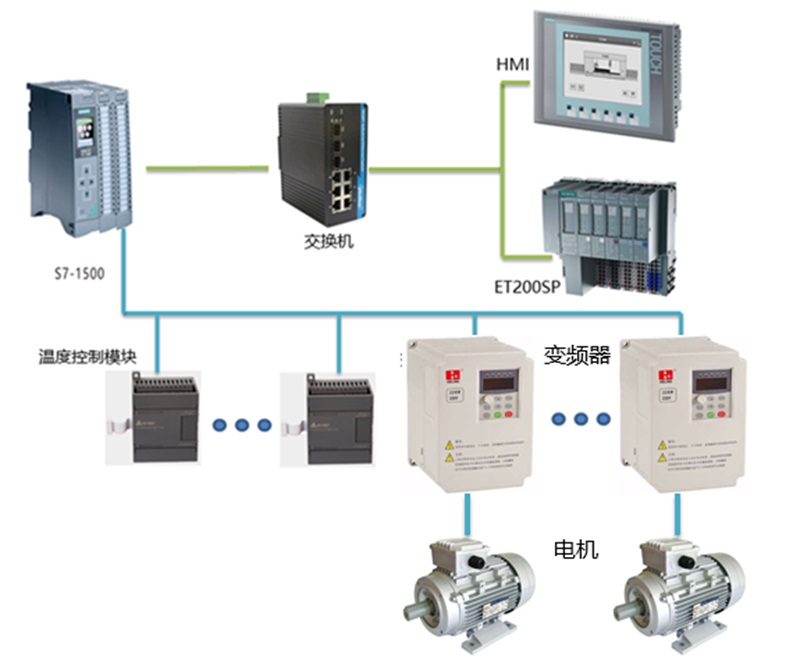

設備結構圖

　　在物料經過高溫管道軟化時，需要高溫管道的溫度保持不變，若溫度時高時低，物料的可塑性就會大打折扣。而高溫管道的溫度一般都在150℃左右，PID如果沒有調好，在室溫下150℃散熱會非常快。持續加熱也可能出現溫度超高而導致物料在管道內燃燒，整個物料管道都會報廢。此系統采用的專家智能算法進行溫度控制，具有反應快，超調小，穩定性高的特點，可保持溫度的最大誤差在±2℃以內，明顯低于廠家的正負5℃的誤差范圍。

長飛ACU綜合管廊項目

　　ACU(AreaControlUnit，區域控制單元）是應綜合管廊/電纜隧道現場眾多監測數據集中管控、傳輸?shù)男枨蠖O(shè)置的區域控制模塊，它集信號采集、本地控制、數據交換、遠程聯網于一體。

　　ACU柜內包含電源，PLC，交換機。采用小型繼電器和雙層端子排，極大縮減了柜體大小，便于在空間有限的管廊內安裝和使用。進出電纜采用航空接頭的方式，防護等級滿足IP65。

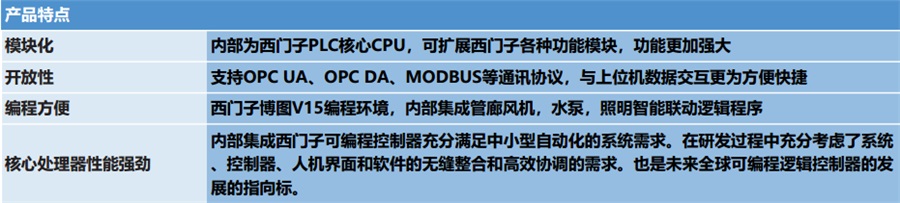

　　系統采用1200系列PLC，通過模擬量模塊采集現場可燃?xì)怏w和有害氣體含量，以及溫濕度上傳至PLC，根據工藝要求進行相關的風機和水泵的操作，實現地下管廊環境的自動控制。柜內包含兩個帶光口的交換機，一個作為進柜交換機，一個作為出柜交換機，管廊內的ACU柜通過光纖組成環網，即使出現一個交換機故障，也能實現數據的遠程傳輸。

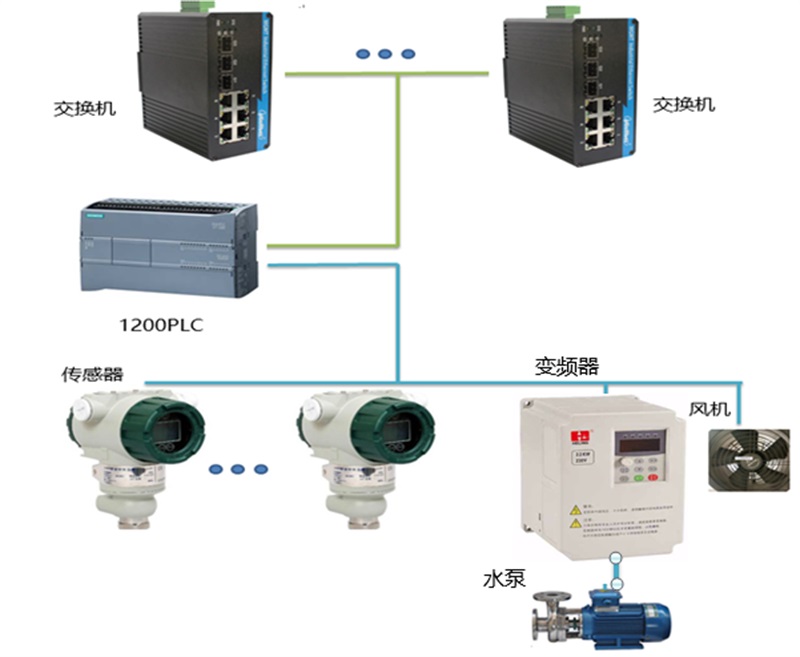

設備結構圖

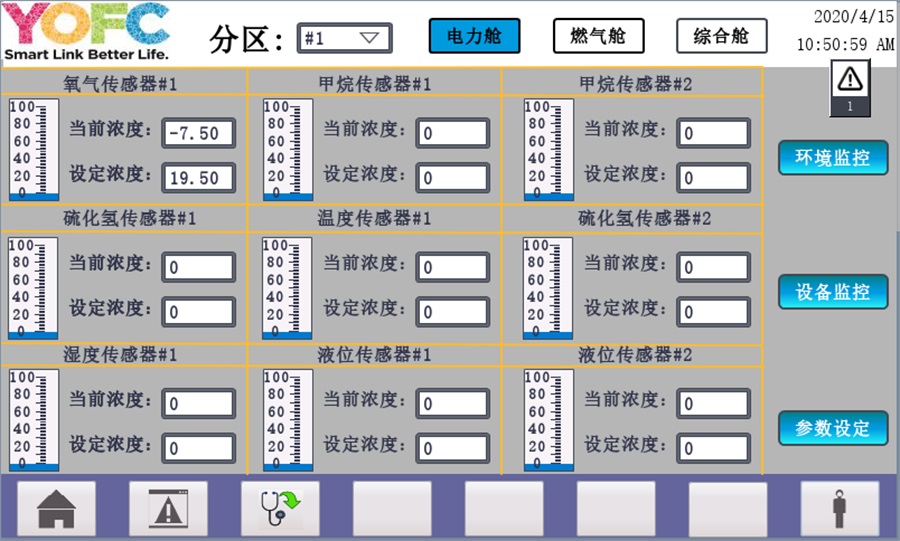

　　柜門上安裝有西門子觸摸屏，包含各個分區不同艙室的各項傳感器上傳數據以及對現場風機水泵的啟停操作按鈕，便于現場巡檢人員就地對附近的設備進行操作和監控。
